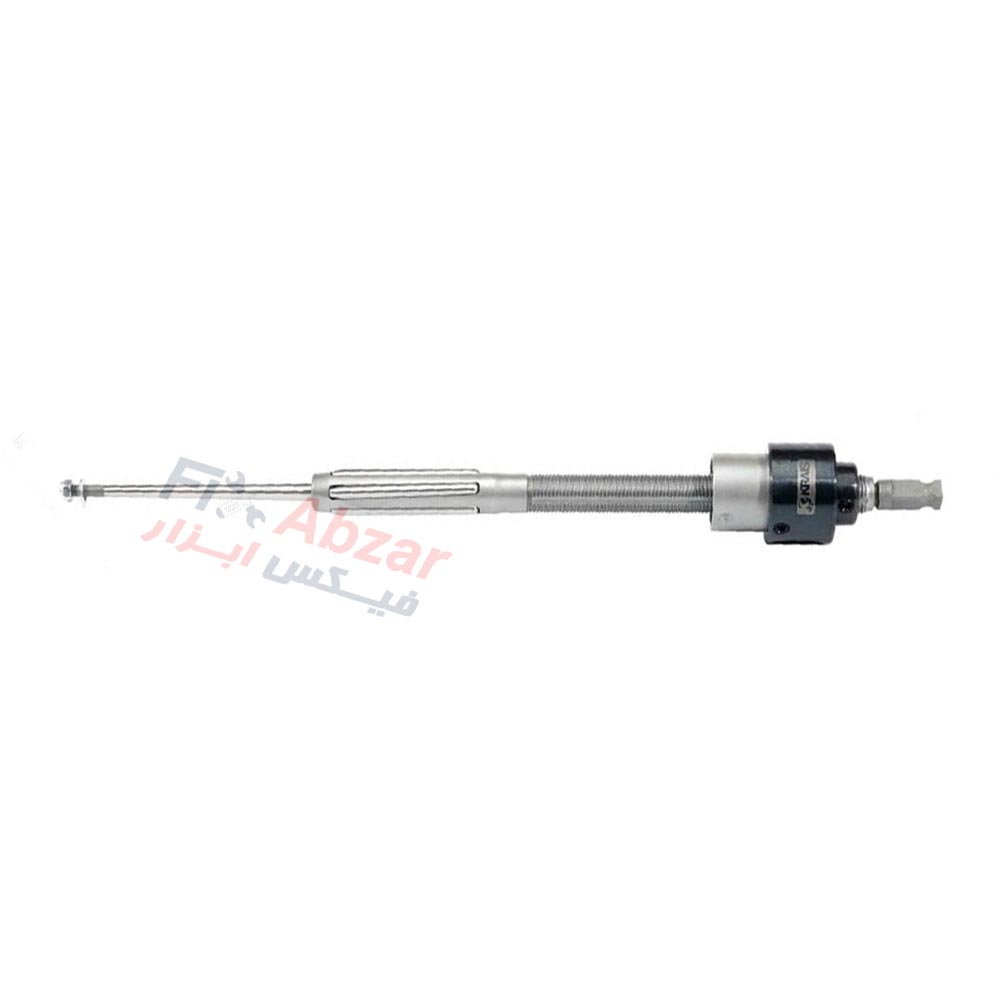

تیوب اکسپندر سری 1200 KRAIS

تیوب اکسپندر سری 1200 KRAIS چیست؟

تیوب اکسپندر سری 1200 KRAIS یک ابزار تخصصی برای انبساط و رول‌کاری کنترل‌شده لوله در تیوب‌شیت است. این خانواده برای کندانسورها، چیلرها، مبدل‌های حرارتی، کولرهای FinFan، گرم‌کن‌های آب تغذیه و کندانسورهای سطحی طراحی شده است.

اگر هدف ایجاد اتصال مکانیکی مطمئن میان لوله و تیوب‌شیت باشد، انتخاب صحیح اکسپندر، رول، مندریل و موتور رولینگ اهمیت زیادی دارد. تیوب اکسپندر سری 1200 KRAIS برای طیف رایج لوله‌های صنعتی طراحی شده و با Reach های مختلف، دسترسی مناسبی را در شرایط کاری متفاوت فراهم می‌کند.

طراحی و عملکرد

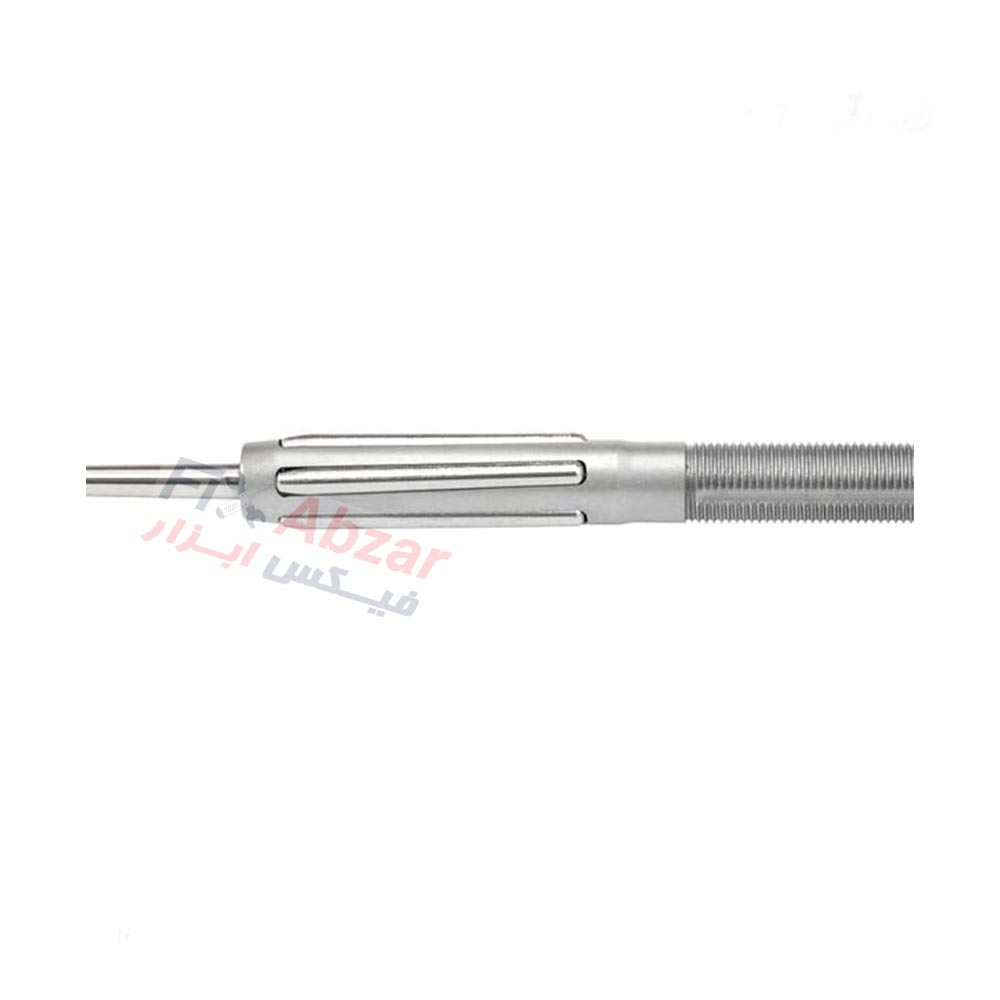

در فرآیند تیوب‌والسینگ، رول‌های داخلی ابزار با حرکت مندریل باعث گشادشدن کنترل‌شده دیواره لوله می‌شوند تا لوله در محدوده اتصال به تیوب‌شیت قرار گیرد. تیوب اکسپندر سری 1200 KRAIS امکان انتخاب رول‌های مناسب و نسخه‌های مختلف Reach را فراهم می‌کند تا ابزار بر اساس قطر لوله، ضخامت تیوب‌شیت و عمق دسترسی انتخاب شود.

این خانواده با یقه STC عرضه می‌شود و نسخه‌های Reach استاندارد و بلند برای شرایط دسترسی متفاوت دارد. در برخی قطرها نسخه‌های بسیار بلند نیز قابل ارائه‌اند. سازنده برای این خانواده رول‌های متنوع، Thrust Collar و موتورهای رولینگ را نیز در نظر گرفته است.

مشخصات فنی

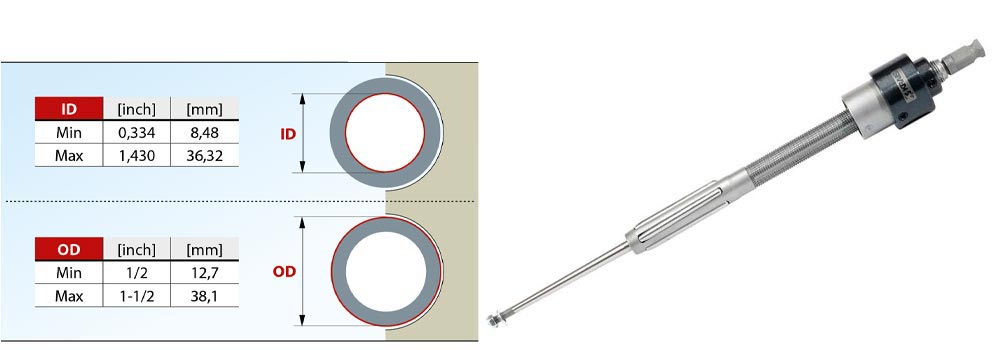

محدوده کلی قطر خارجی لوله در تیوب اکسپندر سری 1200 KRAIS از 12.7 تا 38.1 میلی‌متر، معادل 1/2 تا 1-1/2 اینچ، اعلام شده است. محدوده قطر داخلی لوله حدود 8.48 تا 36.32 میلی‌متر است و انتخاب دقیق Tool No. و Roll No. باید بر اساس قطر خارجی، Gauge لوله و شرایط تیوب‌شیت انجام شود.

• قطر خارجی لوله: 12.7 تا 38.1 میلی‌متر (1/2 تا 1-1/2 اینچ)
• قطر داخلی کاری: 8.48 تا 36.32 میلی‌متر
• نوع کاربرد: انبساط و رول‌کاری لوله در تیوب‌شیت
• طول رول: 1-1/2 و 2-1/4 اینچ
• Reach: نسخه‌های STD، A، B و C
• ساخت: KRAIS، لهستان

کاربردهای صنعتی

تیوب اکسپندر سری 1200 KRAIS برای عملیات نصب، تعمیر و نگهداری تجهیزات حرارتی و برودتی کاربرد دارد؛ از جمله کندانسورها، مبدل‌های حرارتی، چیلرها، کولرهای هوایی FinFan، گرم‌کن‌های آب تغذیه و کندانسورهای سطحی.

مزایا

• پوشش طیف رایج قطر لوله از 1/2 تا 1-1/2 اینچ
• امکان انتخاب Reach متناسب با عمق تیوب‌شیت
• قابلیت استفاده با رول‌ها و تجهیزات جانبی متناسب با پروژه
• طراحی تخصصی برای کندانسور و مبدل حرارتی
• ساخت تخصصی KRAIS با سابقه در ابزارهای Tube & Pipe

راهنمای انتخاب

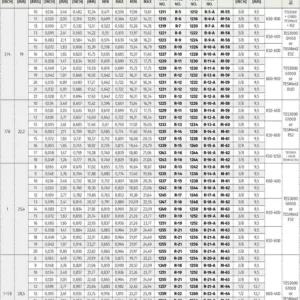

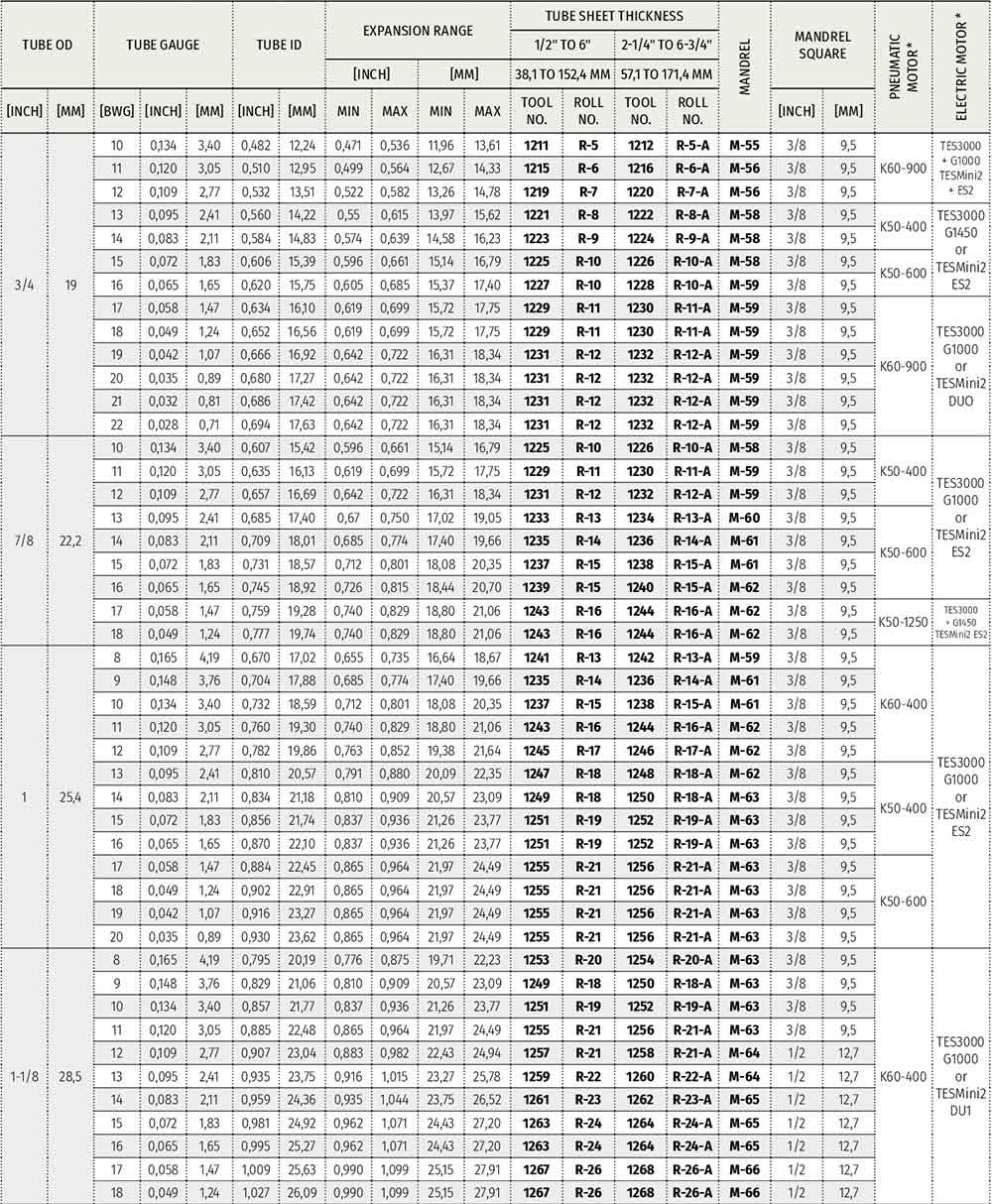

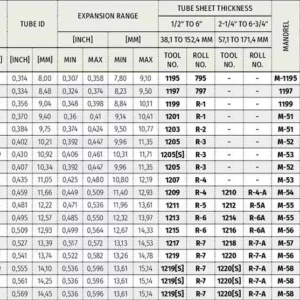

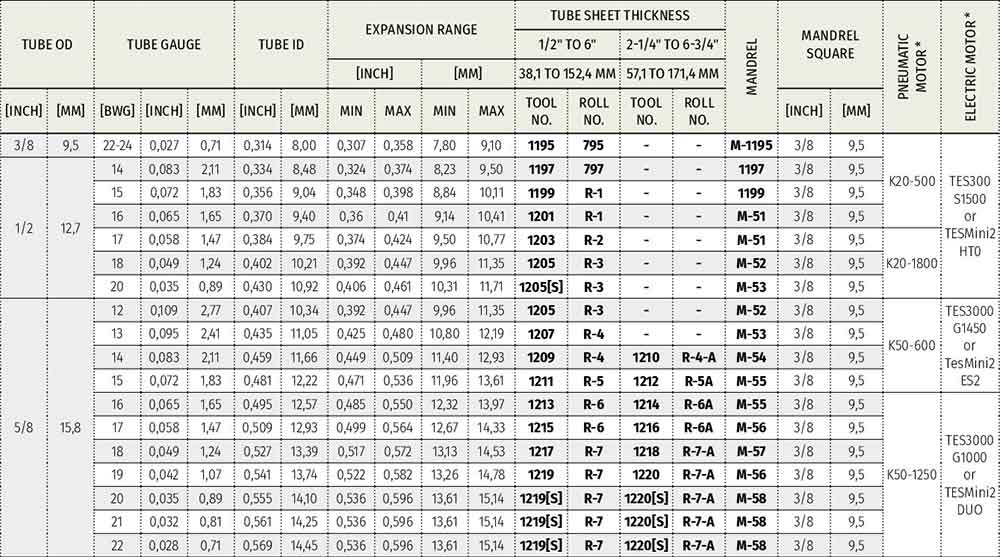

پیش از سفارش باید قطر خارجی و داخلی لوله، Gauge یا ضخامت دیواره، جنس لوله، ضخامت تیوب‌شیت، عمق موردنیاز برای رول‌کاری و نوع موتور رولینگ مشخص شود. سپس Tool No. و Roll No. مناسب مطابق جدول سازنده انتخاب شود. استفاده از رول نامتناسب می‌تواند باعث رول‌کاری ناقص یا بیش‌ازحد و آسیب به لوله و تیوب‌شیت شود.

در تیوب اکسپندر سری 1200 KRAIS، Universal Nose Piece می‌تواند طول Reach واقعی را کاهش دهد. برای دستیابی به Reach کامل در شرایط مربوطه باید از Short Nose Piece استفاده شود؛ بنابراین در پروژه‌هایی که دسترسی تا سطح تیوب‌شیت اهمیت دارد، این نکته باید در انتخاب تجهیزات لحاظ شود.

تفاوت با اکسپندرهای معمولی

مزیت اصلی این خانواده، ترکیب دامنه سایزی رایج، ساختار کشیده و امکان انتخاب Reach است. برای تجهیزاتی که لوله‌ها در عمق بیشتری داخل تیوب‌شیت قرار گرفته‌اند یا فضای دسترسی محدود است، تیوب اکسپندر سری 1200 KRAIS می‌تواند گزینه‌ای تخصصی‌تر نسبت به ابزارهای با طول ثابت باشد.

جمع‌بندی

برای پروژه‌های تخصصی Tube Expansion، تیوب اکسپندر سری 1200 KRAIS راهکاری مهندسی‌شده برای رول‌کاری لوله‌های کندانسور و مبدل حرارتی است. انتخاب صحیح رول، مندریل، Reach و موتور رولینگ بر اساس مشخصات واقعی مجموعه، شرط رسیدن به نتیجه مطلوب و اتصال مطمئن است.

استعلام قیمت

برای استعلام قیمت و انتخاب دقیق پیکربندی، مشخصات لوله شامل قطر خارجی، ضخامت یا Gauge، جنس لوله و ضخامت تیوب‌شیت را اعلام کنید تا Tool No. و Roll No. مناسب بررسی شود. این اطلاعات برای انتخاب تیوب اکسپندر سری 1200 KRAIS اهمیت مستقیم دارد.
