تیوب اکسپندر بویلر سری PZ KRAIS

تیوب اکسپندر بویلر سری PZ KRAIS چیست؟

تیوب اکسپندر بویلر سری PZ KRAIS یک ابزار تخصصی برای انبساط و رول‌کاری لوله‌های بویلر است که با سه رول انبساطی و مکانیزم خودتغذیه طراحی شده است. این ساختار برای نصب لوله و همچنین رول‌کاری مجدد لوله‌های نشتی در بویلرهای واترتیوب و فایرتیوب، اکونومایزرها و گرم‌کن‌های هوا کاربرد دارد.

در عملیات تیوب‌والسینگ، هدف ایجاد اتصال مکانیکی کنترل‌شده میان لوله و تیوب‌شیت است؛ بنابراین انتخاب درست ابزار، رول، مندریل و طول ناحیه رول‌کاری اهمیت زیادی دارد. تیوب اکسپندر سری PZ KRAIS با یقه نگهدارنده و گزینه‌های مختلف رول و مندریل، برای پروژه‌هایی طراحی شده که کنترل موقعیت و عمق رول‌کاری اهمیت دارد.

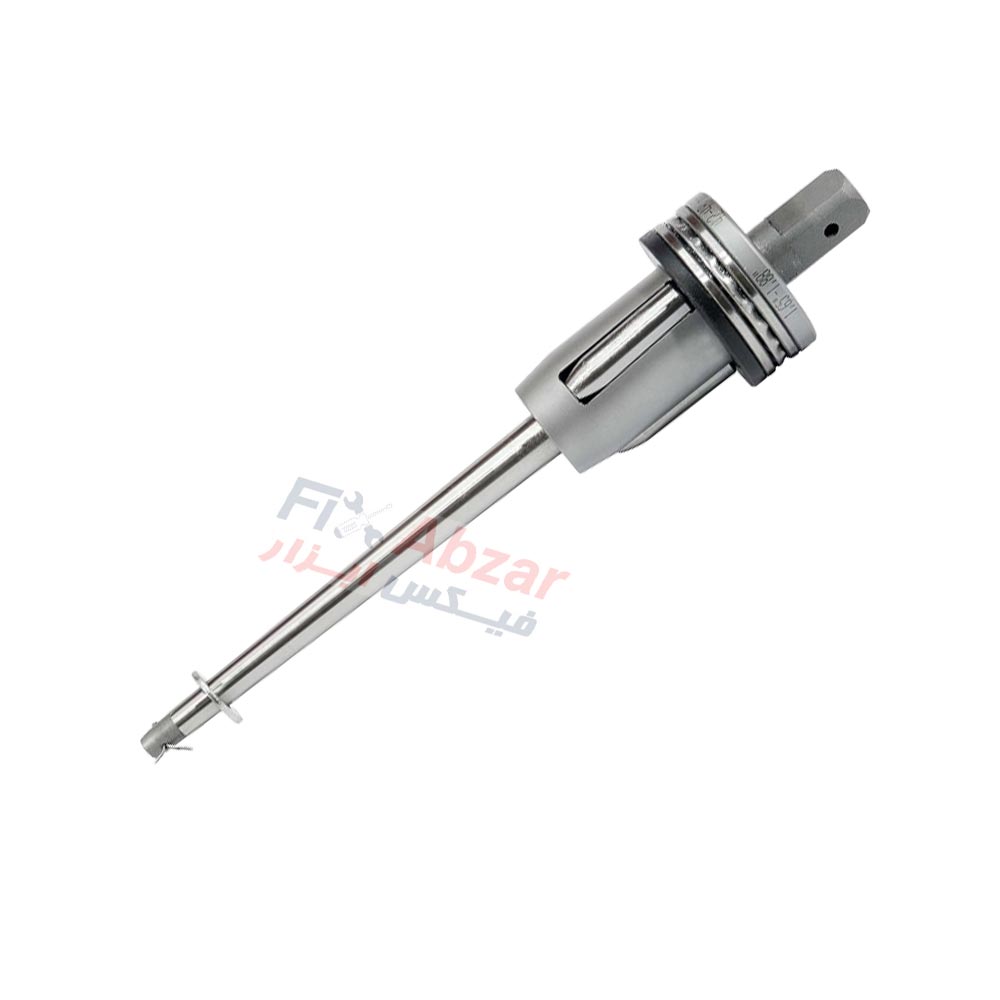

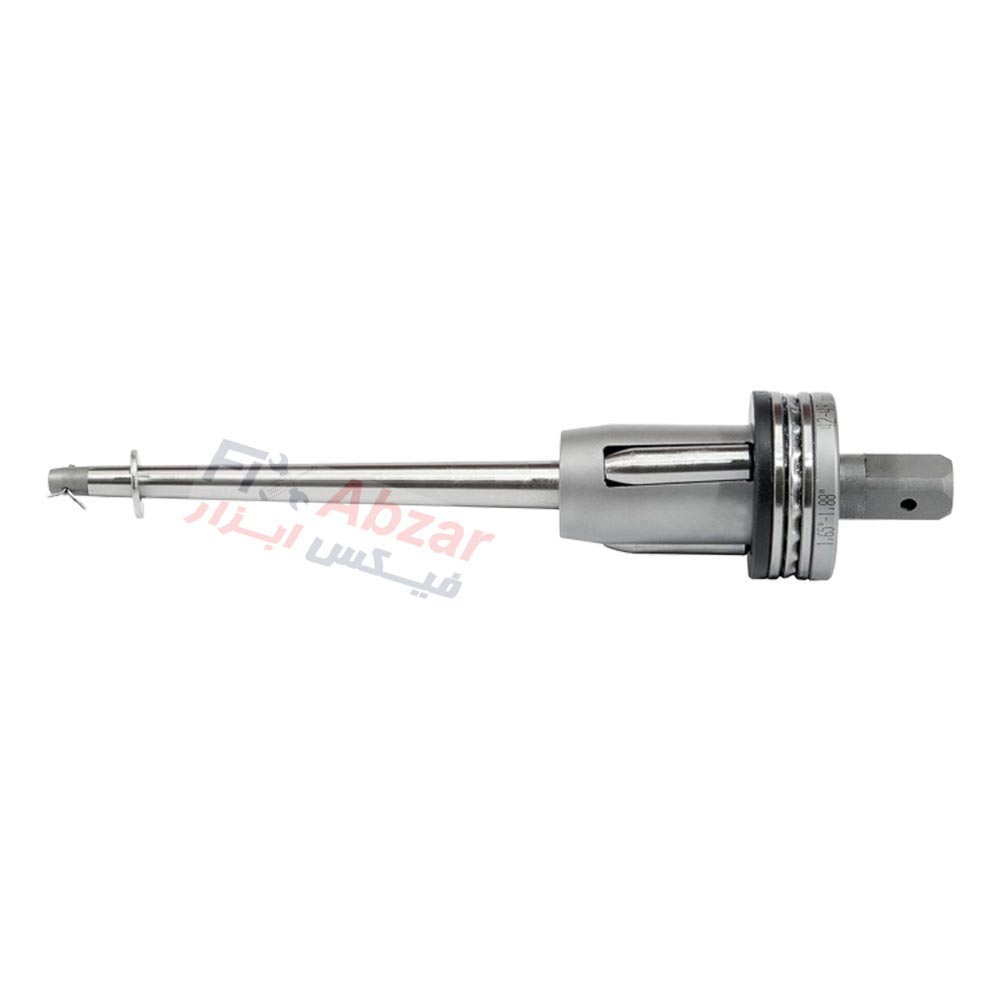

ساختار و نحوه عملکرد

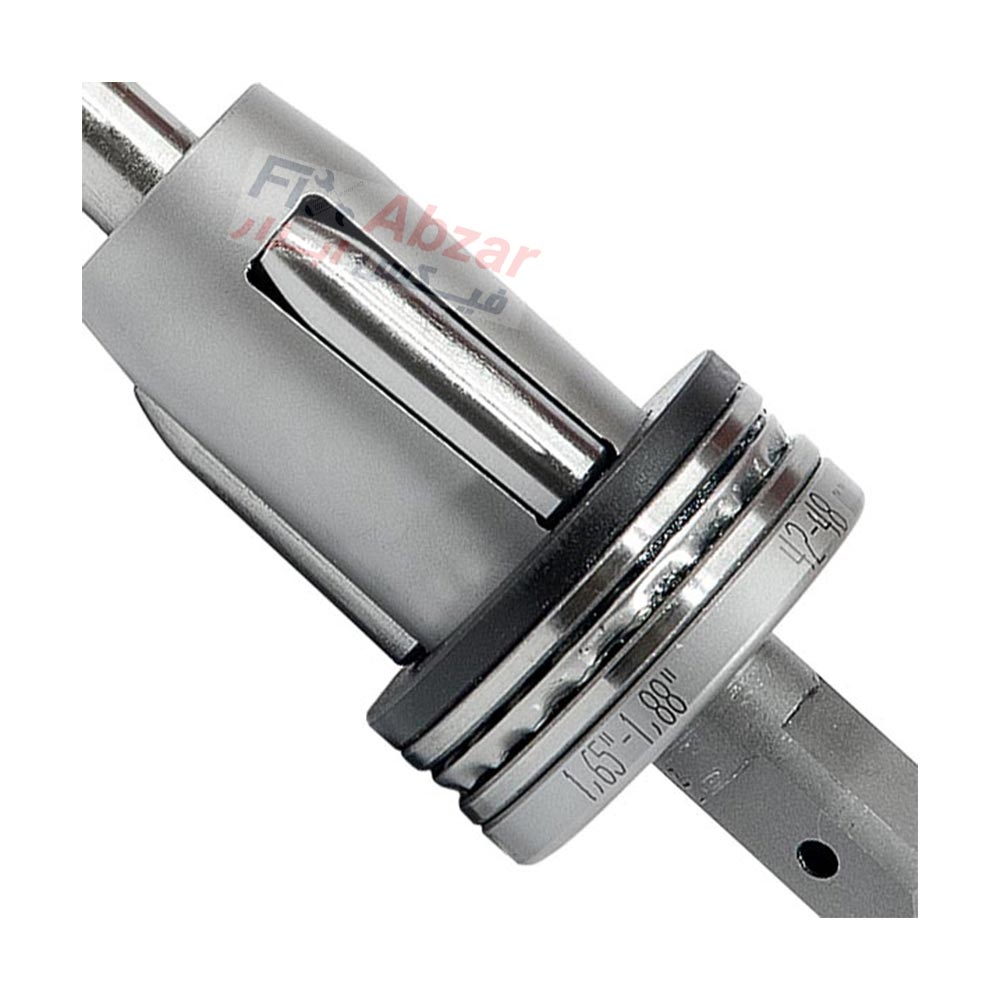

این تیوب اکسپندر بویلر از سه رول انبساط تشکیل شده و مکانیزم خودتغذیه آن کمک می‌کند ابزار در حین چرخش وارد فرآیند رول‌کاری شود. یقه یا Collar نقش تکیه‌گاه را دارد و به قرارگیری کنترل‌شده ابزار نسبت به تیوب‌شیت کمک می‌کند. در نتیجه، اپراتور می‌تواند فرآیند را با تمرکز بیشتری روی موقعیت صحیح ابزار و طول رول‌کاری انجام دهد.

برای کاربردهای سنگین‌تر، KRAIS امکان ارائه پیکربندی‌های چهار، پنج و هفت‌روله را نیز برای این خانواده اعلام کرده است. موتورهای رولینگ زاویه‌دار K70 نیز توسط سازنده برای استفاده با این اکسپندرها پیشنهاد شده‌اند.

محدوده کاری و مشخصات فنی

خانواده PZ برای قطر خارجی لوله از حدود 25.4 تا 101.6 میلی‌متر، معادل 1 تا 4 اینچ، ارائه می‌شود. محدوده واقعی انبساط به قطر لوله، Gauge یا ضخامت دیواره و Tool No. انتخاب‌شده بستگی دارد. برای نمونه، مدل‌های PZ-19 و PZ-20 برای لوله‌های 1 اینچی و مدل‌هایی مانند PZ-90 و PZ-96 برای لوله‌های 4 اینچی در جداول KRAIS دیده می‌شوند.

• نوع ابزار: تیوب اکسپندر بویلر با Collar
• برند: KRAIS
• تعداد رول استاندارد: 3 رول انبساط
• مکانیزم: خودتغذیه (Self Feeding)
• محدوده کلی قطر خارجی لوله: 25.4 تا 101.6 میلی‌متر (1 تا 4 اینچ)
• کاربرد: بویلر واترتیوب، بویلر فایرتیوب، اکونومایزر و گرم‌کن هوا
• گزینه‌های سفارشی: 4، 5 و 7 رول برای کاربردهای خاص
• موتور پیشنهادی: KRAIS K70 با هد زاویه‌دار

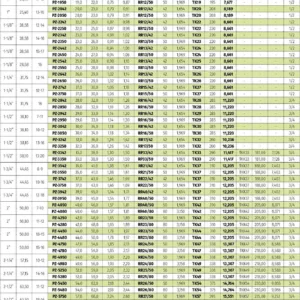

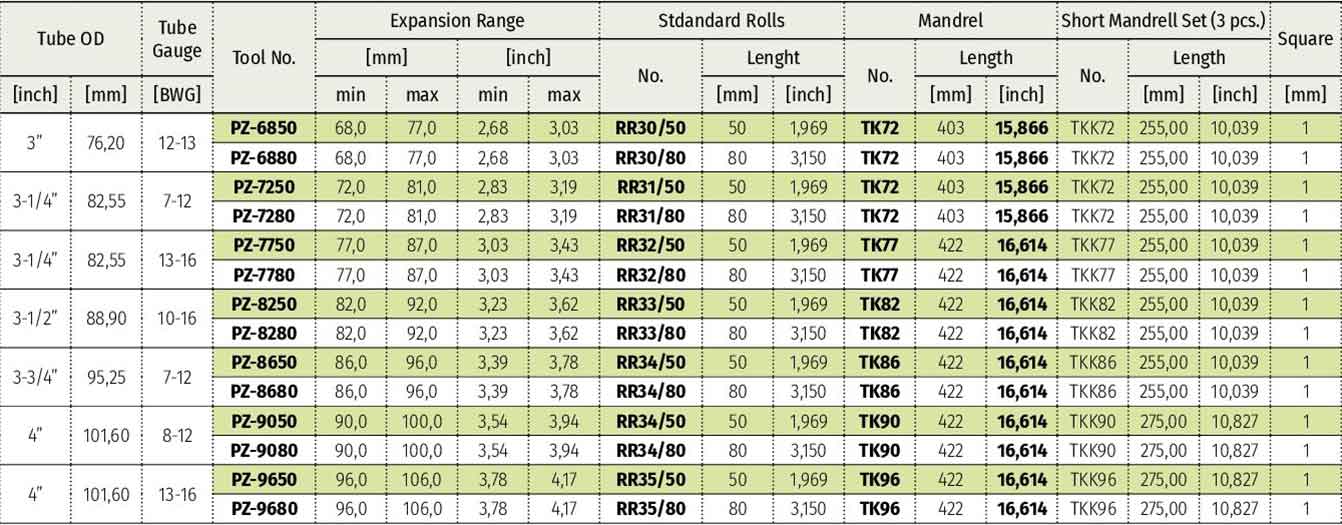

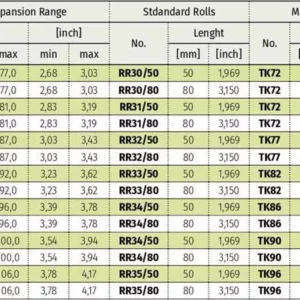

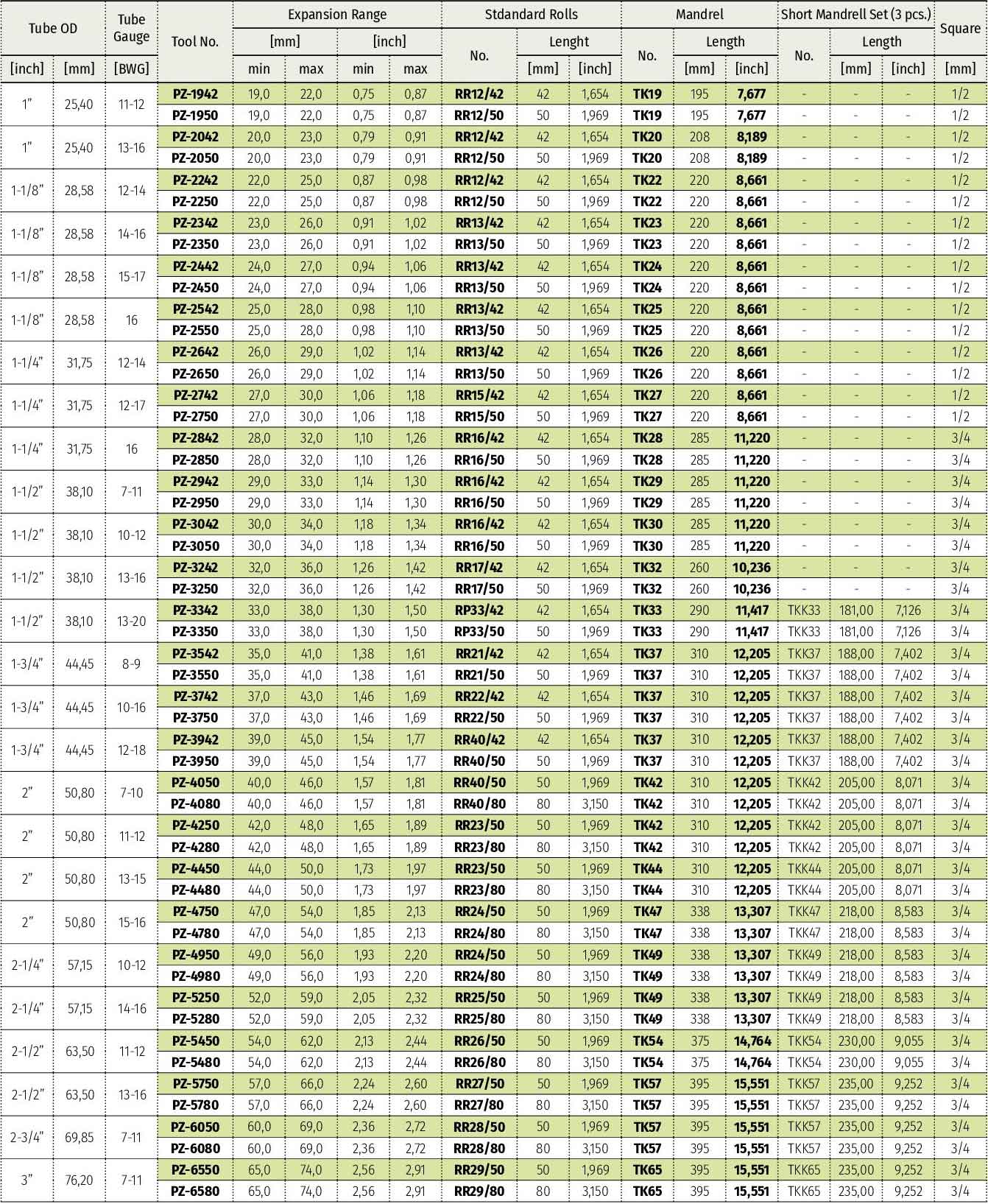

نمونه‌ای از مدل‌ها و محدوده انبساط

در جدول‌های فنی KRAIS، مدل PZ-19 برای لوله 1 اینچ با Gauge حدود 11 تا 12، محدوده انبساط 19 تا 22 میلی‌متر دارد. مدل PZ-20 برای Gaugeهای 13 تا 16، محدوده 20 تا 23 میلی‌متر را پوشش می‌دهد. در سایزهای بزرگ‌تر نیز PZ-54 محدوده 54 تا 62 میلی‌متر، PZ-68 محدوده 68 تا 78 میلی‌متر و PZ-90 محدوده 90 تا 102 میلی‌متر را پوشش می‌دهند.

این اعداد صرفاً نمونه‌هایی از جدول انتخاب ابزار هستند و برای سفارش نهایی باید قطر خارجی لوله، Gauge، محدوده انبساط و Tool No. با مشخصات واقعی تجهیز تطبیق داده شود.

کاربرد در تعمیر و ساخت بویلر

تیوب اکسپندر بویلر سری PZ KRAIS هم در ساخت تجهیزات جدید و هم در تعمیرات کاربرد دارد. در تعمیرات بویلر، تیوب اکسپندر بویلر یکی از ابزارهای مهم برای رول‌کاری مجدد اتصالاتی است که دچار نشتی شده‌اند. در پروژه‌های ساخت نیز این ابزار برای ایجاد اتصال مکانیکی لوله‌های بویلر، اکونومایزر و گرم‌کن هوا استفاده می‌شود.

وجود Collar در این خانواده، آن را برای شرایطی مناسب می‌کند که موقعیت و عمق رول‌کاری نسبت به تیوب‌شیت باید با دقت کنترل شود. این ویژگی در عملیات تعمیراتی که تکرارپذیری و دسترسی مناسب اهمیت دارد، ارزش عملی بالایی دارد.

مزایای تیوب اکسپندر بویلر سری PZ KRAIS

• سه رول انبساطی برای رول‌کاری کنترل‌شده
• مکانیزم خودتغذیه برای حرکت ابزار در حین کار
• مجهز به Collar برای تکیه و موقعیت‌دهی بهتر
• پوشش سایزی گسترده از 1 تا 4 اینچ در خانواده PZ
• مناسب برای ساخت و تعمیر انواع بویلر
• قابل استفاده در اکونومایزر و گرم‌کن‌های هوا
• امکان سفارش پیکربندی‌های چندروله برای کاربردهای demanding

راهنمای انتخاب تیوب اکسپندر بویلر PZ

برای انتخاب مدل مناسب، ابتدا قطر خارجی لوله و Gauge یا ضخامت دیواره آن را مشخص کنید. سپس محدوده انبساط موردنیاز، طول رول، ضخامت تیوب‌شیت و فضای دسترسی بررسی شود. بعد از این مرحله باید Tool No.، شماره رول و مندریل مناسب از جدول فنی KRAIS انتخاب شود.

هماهنگی موتور رولینگ با ابزار نیز اهمیت دارد. KRAIS استفاده از موتورهای رولینگ زاویه‌دار K70 را برای خانواده PZ پیشنهاد می‌کند. انتخاب موتور باید با توجه به جنس لوله، Gauge، ضخامت تیوب‌شیت و شرایط واقعی عملیات انجام شود تا از کم‌غلتاندن یا بیش‌غلتاندن لوله جلوگیری شود.

نکات مهم برای رول‌کاری لوله بویلر

قبل از شروع عملیات، سطح داخلی لوله و محل اتصال باید از آلودگی و عوامل مزاحم پاک شود و ابزار و رول‌ها از نظر سایش و آسیب بررسی شوند. همچنین میزان انبساط نباید صرفاً بر اساس فشار یا زمان کار تعیین شود؛ مشخصات لوله، جنس تیوب‌شیت و روش کنترل گشتاور باید در تنظیم فرآیند در نظر گرفته شوند.

استفاده از رول یا مندریل نامتناسب می‌تواند باعث تغییر شکل نامطلوب لوله، کاهش کیفیت اتصال یا ایجاد تنش اضافی در تیوب‌شیت شود. به همین دلیل، سفارش بر اساس مشخصات واقعی تجهیز و جدول انتخاب سازنده توصیه می‌شود.

تفاوت PZ با اکسپندرهای معمولی بویلر

ویژگی شاخص این خانواده ترکیب سه رول انبساط، خودتغذیه بودن و وجود Collar است. در مقایسه با ابزارهای ساده‌تر، این ساختار برای پروژه‌هایی که کنترل موقعیت رول‌کاری و تکرارپذیری فرآیند اهمیت دارد، کاربرد تخصصی‌تری ارائه می‌دهد.

جمع‌بندی

تیوب اکسپندر بویلر سری PZ KRAIS راهکاری تخصصی برای انبساط لوله در بویلرهای واترتیوب و فایرتیوب، اکونومایزرها و گرم‌کن‌های هواست. پوشش سایزی گسترده، سه رول انبساطی، مکانیزم خودتغذیه و Collar، این خانواده را برای ساخت و تعمیرات صنعتی مناسب می‌کند.

خرید و استعلام قیمت

برای خرید تیوب اکسپندر بویلر سری PZ KRAIS بهتر است قبل از استعلام، قطر خارجی لوله، Gauge یا ضخامت دیواره، ضخامت تیوب‌شیت و طول موردنیاز رول‌کاری را مشخص کنید. با این اطلاعات می‌توان Tool No.، رول و مندریل مناسب را دقیق‌تر انتخاب کرد.
